R-Serie

Analoge Spur- und Weichenmessgeräte

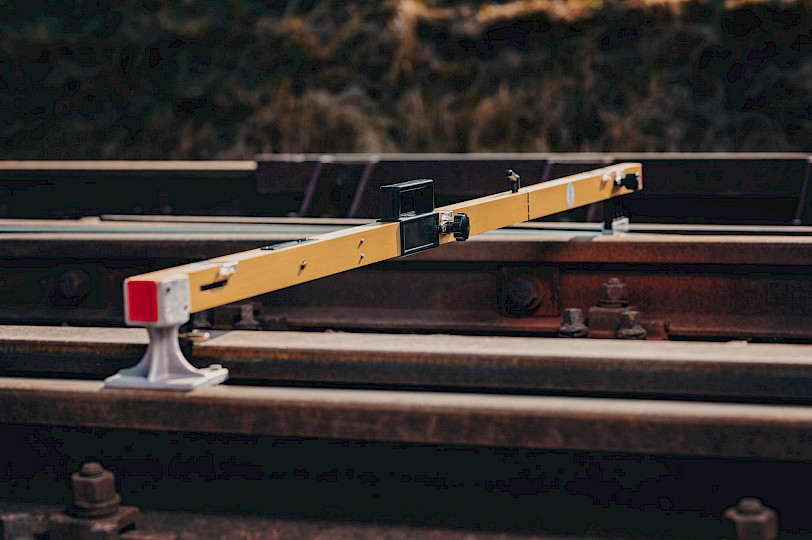

Die Messgeräte der R-Serie sind die bewährten mechanisch-analogen Begleiter für den Neubau und die Instandhaltung von Gleisen und Weichen. Mit den verschiedenen Modellen lassen sich die typischen Gleisparameter auf Vignol- und Rillenschienen zuverlässig und genau messen.

Beratung zum Produkt
Präzises Messen mit der Feinverstellung Präzises Messen mit der Feinverstellung
Teilbare Variante Teilbare Variante
Schienenkopfbreitenskala und Schienenkopf-Profilschablone Schienenkopfbreitenskala und Schienenkopf-Profilschablone

Mit DB Zulassung.

Individuelle Konfiguration
Die vielen Ausstattungsoptionen zum Messen und Erfassen weiterer Gleisparameter ermöglichen eine funktionale und individuelle Erweiterung des jeweiligen Grundmodelles der R-Serie. So ist es möglich unterschiedliche Messaufgaben bei geringem Aufwand für den Anwender noch effizienter zu gestalten.

Die Messgeräte der R-Serie
Die R-Serie besteht aus vier Grundmodellen, die sich hinsichtlich ihrer Messparameter unterscheiden.

Modell

Spurweite

Rillenweite

Leitweite

RLLF*

Querhöhe

RA



RCA

RCS







RCFF**







*Radlenkerleitflächenabstand
**Messung der Spurweite mit Zugfeder und Feststellblock

Technische Daten:

Messparameter und -bereiche (für Spurweite 1435 mm)
  RCA / RA RCS / RCFF
Spurweite
Querhöhe
Rillenweite
Leitweite
Radlenkerleitflächenabstand
1425 - 1475 mm
-30 bis +20 mm
30 - 82 mm
1385 - 1405 mm
1345 - 1361 mm
1425 - 1500 mm
-30 bis +200 mm
---
---
---
Abmessungen und Gewicht
Länge x Breite x Höhe
Gewicht
~1.618 x 104 x 156 mm
~ 2,5 kg
Besonderheiten
Das Messgerät ist isoliert.
> Hinweise
Die Messgeräte der R-Serie sind auch in weiteren Spurweiten lieferbar.



Ausstattungsoptionen:

  • Messgerät in vollisolierter Fiberglasausführung
  • Vorrichtung zur Messung der Herzstückspitzenneigung
  • Zungenprüfadapter
  • Ausführung für Rillenscheinen ≥ 20 mm
  • Schienenkopf-Profilschablone
  • Vorrichtung zur Messung der Radlenkerhöhe
  • Teilbare Ausführung (für Spurweiten ≥ 1435 mm)
  • Wechselbare Messbolzen
  • Schienenkopfbreitenskala
