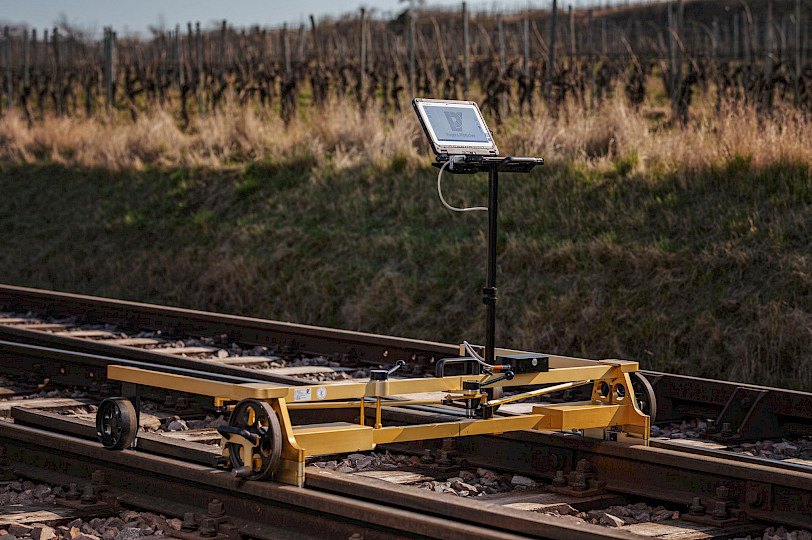

MessReg CDM

Kontinuierlich messendes Weicheninspektionssystem

Praktisch, effizient und bedienerfreundlich – wenn es um digitale Gleis- und Weicheninspektion geht, ist MessReg CDM das Maß der Dinge! MessReg CDM ist das erste und bis heute einzige automatisch-kontinuierlich messende Weicheninspektionsmesssystem, das die Zulassung der Deutschen Bahn besitzt. Es erfüllt die Anforderungen der Deutschen Bahn gemäß Richtlinie 821.2005 und ist kompatibel zum IIS-System.

Beratung zum Produkt
Messbolzen des MessReg CDM Messbolzen des MessReg CDM

Mit DB Zulassung.

Mit dem MessReg CDM werden alle gängigen Gleis- und Weichenparameter effizient gemessen. Es vereint höchste Genauigkeit mit ergonomischer Handhabung. Die kontinuierliche Datenerfassung und -speicherung erfolgt vollautomatisch alle 5 mm mit einer Messauflösung von 0,1 mm. Innerhalb einer Weiche werden die Messwerte automatisch den vordefinierten Messpunkten zugeordnet und ausgewertet. Etwaige Toleranzverletzungen werden hierbei sofort angezeigt. Über die Kommentarfunktion kann der Anwender während de Messen Besonderheiten oder Ereignisse punktgenau dokumentieren.

Umfangreiches Software-Paket
Das MessReg CDM wird mit einem kompletten Software-Paket zur Datenerfassung und -auswertung geliefert. Das Auswerteprogramm CDMviewer ermöglicht vor Ort eine grafische Messdatenaufbereitung inklusive Datenexport (*.xls) und Messreport im PDF-Format. Bei Bedarf sind kundenspezifische Messreports und Auswertungen erhältlich.
Das Messsystem wird mit dem zugehörigen Outdoor-Notebook „MPC“, dem Software-Paket (CDMline, CDMcatcher und CDMviewer) und mit einem robusten Transportkoffer geliefert. MessReg CDM kann ohne weitere Hilfsmittel von einer Person aufgebaut und bedient werden. Das Messsystem kann für den Einsatz auf Rillenschienen angepasst und mit optionalen Sensoren zur Rillentiefenmessung ausgestattet werden.

Technische Daten:

Messbereiche (für Spur 1435 mm)
Spurweite
Querhöhe
Leitweite
Radlenkerleitflächenabstand
Rillenweite
Rillentiefe (optional)
Verwindung
Weg
1425 - 1475 mm
± 170 mm
1392 - 1403 mm
1349 - 1360 mm
22 - 54 mm
11 - 47 mm
berechnet, Bezugsbasis wählbar
kontinuierlich
Abmessungen und Gewicht
Länge x Breite x Höhe
Gewicht
~ 955 x 1.674 x 950 mm
~ 24,0 kg
Besonderheiten
Das Messsystem ist isoliert.
> Hinweis
MessReg CDM ist auch in anderen Spurweiten lieferbar.



  • Breite Messbasen (2 Stk.) zur Messung von Leitweiten im führungslosen Bereich in Weichenherzstücken
  • Prüfstange zum Überprüfen der Spurweiteneinstellung
  • Anpassung für Rillenschienen
  • Sensoren zur kontinuierlichen Rillentiefenmessung und -anzeige
  • Schiebestange inkl. Halterung
  • Manuelle Radfeststellbremse
